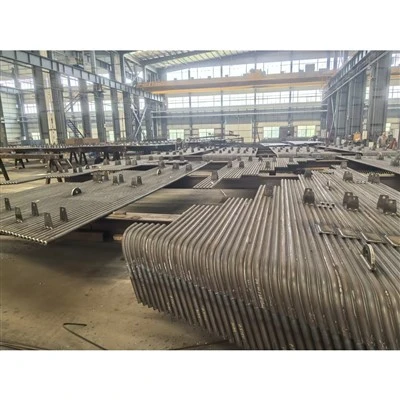

Bộ trao đổi nhiệt dạng ống

1: Bộ làm nóng không khí trao đổi nhiệt dạng ống



1. Định nghĩa sản phẩm


Bộ làm nóng sơ bộ không khí công nghiệp là một thiết bị làm nóng bề mặt -đuôi quan trọng được tích hợp vào nồi hơi CFB. Được đặt ở phía sau bộ tiết kiệm, nó thu hồi nhiệt thải từ khí thải để làm nóng trước không khí đốt sơ cấp và thứ cấp, tối đa hóa hiệu suất nhiệt tổng thể và giảm mức tiêu thụ nhiên liệu.



2. Quy trình sản xuất sản phẩm


1): Chuẩn bị nguyên liệu thô: Các tấm thép cacbon-cao cấp và ống hợp kim chống ăn mòn-được kiểm tra và cắt-độ chính xác bằng thiết bị laser CNC tự động.

2): Tạo hình ống & tấm: Ống được kéo nguội-và uốn cong theo bán kính chính xác, trong khi các tấm vỏ được đục lỗ và tạo hình để lắp ráp mô-đun.

3): Hàn & Lắp ráp: Hàn bằng robot sẽ cố định các bó ống vào các tấm đầu, đảm bảo tính toàn vẹn của cấu trúc chống rò rỉ-dưới áp lực nhiệt.

4): Kiểm tra & Lớp phủ: Các thiết bị trải qua quá trình kiểm tra áp suất thủy tĩnh và phun cát chống{1}}ăn mòn, sau đó là lớp phủ công nghiệp ở nhiệt độ cao-trước khi đóng gói xuất khẩu.



3. Ứng dụng sản phẩm


1): Tích hợp nồi hơi CFB: Được đặt ở ống khói đuôi để thu nhiệt dư từ khí thải trước khi đi vào bộ lọc túi.

2): Nhà máy nhiệt điện: Nâng cao nhiệt độ không khí đốt để ổn định quá trình đánh lửa và nâng cao hiệu suất đốt trong nồi hơi tiện ích.

3): Sản xuất hơi nước công nghiệp: Được triển khai trong các nhà máy sản xuất nặng và{1}}đồng phát điện sử dụng than, sinh khối hoặc đốt nhiều{2} nhiên liệu.



4. Ưu điểm của sản phẩm


1): Hiệu suất nhiệt cao: Tối đa hóa việc thu hồi nhiệt thải từ khí thải đuôi, giảm đáng kể chi phí vận hành và nhiên liệu của nhà máy.

2): Thiết kế chống rò rỉ mạnh mẽ-: Hàn robot chính xác và kiểm tra thủy tĩnh nghiêm ngặt đảm bảo không có rò rỉ giữa khí và luồng không khí.

3): Chống ăn mòn: Vật liệu hợp kim cao cấp và lớp phủ bảo vệ chịu được lưu huỳnh mạnh và ăn mòn điểm sương axit ở nhiệt độ thấp.

4): Động lực dòng chảy được tối ưu hóa: Việc bố trí ống hợp lý giúp giảm thiểu sự sụt giảm áp suất trong khi vẫn duy trì hệ số truyền nhiệt cao.

5): Trang bị thêm liền mạch: Kích thước mô-đun phù hợp với bố cục nồi hơi CFB tiêu chuẩn để cài đặt-tại chỗ nhanh chóng và giảm thiểu thời gian ngừng hoạt động.







2: Thông số



1. Thông số kỹ thuật & Thuộc tính sản phẩm



Danh mục thuộc tính	Thông số kỹ thuật chi tiết
Tên sản phẩm	Bộ làm nóng không khí nồi hơi CFB (Loại hình ống / tấm)
Chức năng thiết bị	Thu hồi nhiệt khí thải và làm nóng sơ bộ không khí đốt
Thành phần cốt lõi	Bó ống, tấm ống, vỏ bọc, khe co giãn
Tùy chỉnh	Được xây dựng-để-Đặt hàng dựa trên Công suất nồi hơi và thông số bản vẽ
Tiêu chuẩn tuân thủ	Chứng nhận ASME, ISO9001, GB/T, CE





2. Các thông số chính:



Nhiệt độ đầu vào khí thải	300 độ – 450 độ
Nhiệt độ khí vào	20 độ – 60 độ
Áp lực thiết kế	Lên đến 2,5 MPa (Tùy chọn áp suất dương/âm)
Tốc độ truyền nhiệt	Hiệu suất nhiệt 88% – 94%
Vật liệu ống	Thép Corten, 20 #, Thép ND, Thép không gỉ











3: Ưu điểm nhà máy của chúng tôi



1. Thiết kế nhiệt tiên tiến và kỹ thuật tối ưu hóa đảm bảo bộ sấy sơ bộ không khí của chúng tôi mang lại khả năng thu hồi nhiệt tối đa và hiệu suất nhiệt vượt trội cho nồi hơi công nghiệp.


2. Vật liệu chống ăn mòn-cao cấp và việc kiểm tra mối hàn nghiêm ngặt có thể ngăn chặn hiệu quả sự ăn mòn điểm sương của axit và đảm bảo độ tin cậy hoạt động lâu dài-.


3. Cấu trúc mô-đun được thiết kế-chính xác và dung sai sản xuất nghiêm ngặt tạo điều kiện cho việc trang bị thêm-tại chỗ nhanh chóng, tích hợp ống dẫn liền mạch và giảm thời gian ngừng hoạt động.


4. Kiểm soát chất lượng toàn diện nhiều{1}}giai đoạn, bao gồm kiểm tra thủy tĩnh nghiêm ngặt và kiểm tra không{2}}phá hủy, đảm bảo hiệu suất chống rò rỉ 100%-dưới áp suất cực cao.


5. Các giải pháp kỹ thuật có thể tùy chỉnh hoàn toàn phù hợp với thông số kỹ thuật chính xác của bản vẽ khách hàng và các loại nhiên liệu đa dạng sẽ tối đa hóa lợi tức đầu tư.





4: Câu hỏi thường gặp



Câu hỏi 1: Bộ sấy sơ bộ không khí tích hợp vào hệ thống nồi hơi CFB như thể hiện trong sơ đồ như thế nào?

Trả lời: Nó nằm ở đoạn cuối của bộ tiết kiệm và phía trên của bộ thu bụi baghouse, thu hồi nhiệt từ khí thải để làm nóng trước không khí đốt đi vào.


Câu hỏi 2: Vật liệu nào được chọn để ngăn ngừa sự ăn mòn ở nhiệt độ-thấp trong phần này?

Đáp: Chúng tôi thường sử dụng các vật liệu chống ăn mòn-chẳng hạn như thép Corten (thép chịu thời tiết) hoặc thép ND để chống lại sự ngưng tụ axit sulfuric ở đầu lạnh của bộ sấy sơ bộ.


Câu 3: Bạn có thể sản xuất các gói bộ sấy sơ bộ thay thế dựa trên bản vẽ nhà máy hiện có của chúng tôi không?

Đ: Vâng. Chúng tôi chuyên chế tạo tùy chỉnh phù hợp với các thông số hiệu suất và kích thước chính xác từ bản vẽ kỹ thuật của khách hàng hoặc các mẫu vật lý.


Câu hỏi 4: Thời gian sản xuất tiêu chuẩn cho bộ phận làm nóng không khí là bao lâu?

Trả lời: Quá trình sản xuất tiêu chuẩn mất khoảng 5 đến 9 tuần, tùy thuộc vào tình trạng sẵn có của nguyên liệu thô, thông số kỹ thuật của ống và khối lượng đặt hàng.


Câu 5: Kiểm tra chất lượng nào được thực hiện trước khi giao hàng?

Trả lời: Tất cả các đơn vị đều trải qua kiểm soát chất lượng nghiêm ngặt, bao gồm kiểm tra kích thước, đo phổ nguyên liệu thô, kiểm tra đường hàn 100% (NDE) và kiểm tra áp suất thủy tĩnh trước khi giao hàng.
